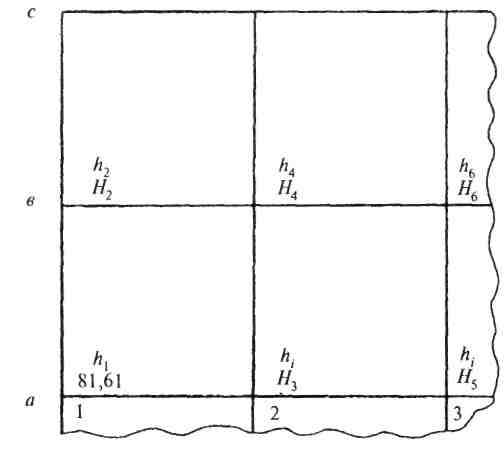

Рисунок 33
Найдите наименьшую из высот вершин квадратов Н0 и вычислите условные высоты Δhj всех вершин квадратов по формуле
Δhj = Н1 - Н0
Полученные условные высоты выпишите на схему рядом с высотой вершины (см. образец — рис. 33).
Замечание 2. Так как величины Δh, вычисляются без контроля, то ошибка, допущенная при вычислении Δhi, выявится только в самом конце работы при подсчете объемов земляных работ. Поэтому вычисления проводятся дважды.
Вычислите проектную высоту Нпр горизонтальной площадки при условии соблюдения баланса земляных работ
Нпр = Н0 + ( ∑∆h1 +∑ 2h2 + 3∆h3 + 4∑∆h4 ) / 4n
где ∆h1 - условная высота вершины, входящая только в один квадрат (на рис. 33 это вершина а2);
∆h2 - условная высота вершины, входящая в два квадрата (на рис. 33 — это вершины в1 и а 2);
