На рис. 14а показано поле зрения отсчетного микроскопа теодолита ТЗО. Выполните отсчеты по рисунку.
|
Отсчет по: |
|
Горизонтальному кругу |
|
Вертикальному кругу |
|
Отсчет по: горизонтальному кругу вертикальному кругу |

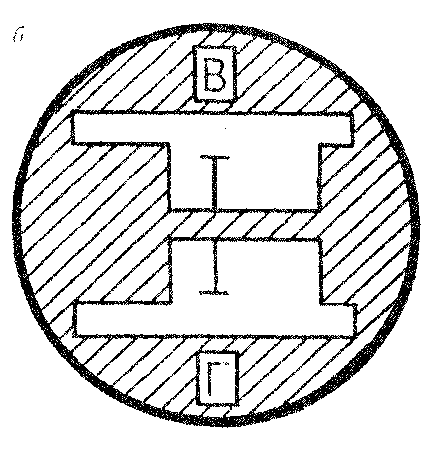

На рисунке 14 б дайте изображение штрихов лимбов для отсчета, наблюдаемого Вами в поле зрения штрихового микроскопа теодолита ТЗО. Запишите значения изображенных Вами отсчетов.
Рисунок 14 б
На рис. 15а, 156 показано поле зрения шкалового микроскопа теодолита 2Т30 при положительном (рис. 13,а) и отрицательном (рис. 13,6) углах наклона зрительной трубы.
|
Отсчет по: |
|
горизонтальному кругу_____________ |
|
вертикальному кругу ___________ |
|
горизонтальному кругу_____________ |
|
вертикальному кругу ______________ |
