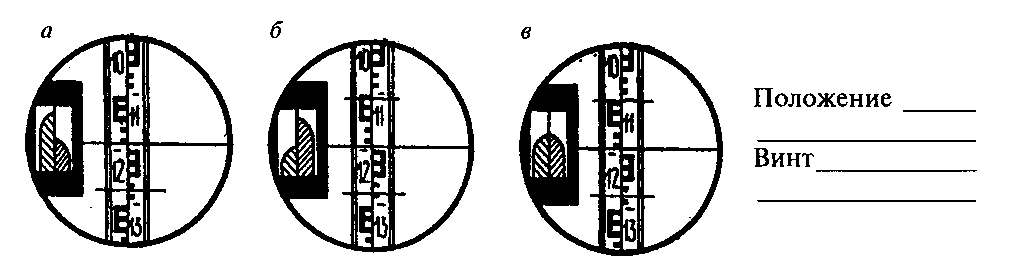

Задача № 5 Укажите на рисунке 22 правильное положение пузырька контактного уровня перед отсчетом по рейке. Укажите, каким винтом надо действовать.
Рисунок 22
Рисунок 23

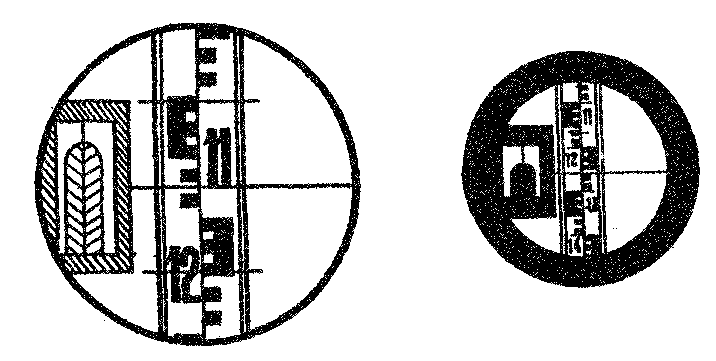

Задача № 6 На рисунке 23 показано поле зрения трубы нивелира. Произвести отсчет по нити для определения превышения.
Тема 2. Поверки и юстировки нивелира НЗ
Задача №7. Выполните поверки нивелира НЗ.
Нивелир НЗ № ______ , год выпуска
Первая поверка
Условие:
Результат:
Вторая поверка
Условие:
Результат:
Третья поверка (порядок выполнения условия проиллюстрируйте чертежом).
Условие:
Схематический чертеж
а.
6.
Результат:
Порядок исправления (юстировки):
1
2
3
