Задача №4 Используя измеренные внутренние углы полигона и принимая дирекционный угол стороны 1-2 за исходный, вычислить последовательно дирекционные углы всех сторон полигона по формуле передачи дирекционного угла.
Li+1 =Li+l80-Вi., где В; - правый по ходу угол.
Вычисление дирекционных углов сторон полигона вести по ходу часовой стрелки. По значениям дирекционных углов вычислить румбы сторон полигона и выписать их значения на схематический чертеж полигона (см. образец, рис.6). Пример.

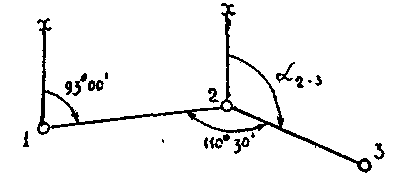

Первым дирекционным углом, подлежащим вычислению будет L2-3 .Тогда L2-3 = L1-2+180-B2 . Дирекционный угол линии 1-2 (см. рис.6) получили равный L1-2= 930 00', горизонтальный угол на т.2 (см. рис.5) получили равным В2= 110° 30', и графическая иллюстрация задачи имеет вид:
Следовательно,
L2-3=Ll-2+1800-B2=93000' + 180° - 110°30'= 162°30', а румб линии 2-3 – r 2-3=180°-162°30'=ЮВ: 17°30'
