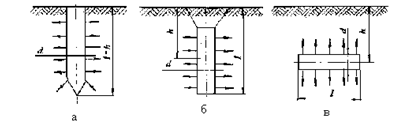

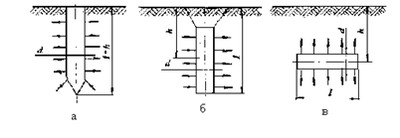

Рис. 4. Типи одиночних заземлювачів: а) – верхній кінець стержня на рівні землі; б) – верхній кінець стержня заглиблений; в) – горизонтальний смуговий заземлювач
Надійність захисного заземлення залежить від величини його опору.
Опором заземлення називають опір, який віддає земля поширенню електричного струму із заземлювача в ґрунтовий шар.
Опір розповсюдженню одиночних трубчастих або стержньових заземлювачів, верхній кінець якого знаходиться на рівні поверхні землі (рис. 7.4, а), визначається за формулою:
При заглибленні труби (стержня) нижче рівня поверхні (рис. 7.4, б) розрахунок ведеться за формулою:
Відповідно до продольного смугового заземлювача (рис. 7.4, в) опір можна знайти за допомогою формули
