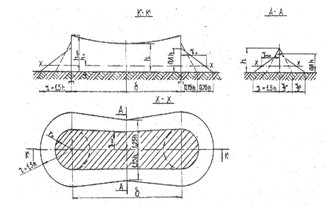

Рис. 3. Схема захисту будівлі від блискавки одинарним тросовим блискавковідводом.
Розрахункова висота опор троса складається з розрахункової висоти троса блискавковідводу h0 та величини стріли провисання троса. Стріла провисання для стального троса перерізом 35–50 мм2 приймається:
для прольотів довжиною до 120 м – 2 м;
для прольотів довжиною від 120 до 150 м – 3 м.
При застосуванні одиночного або подвійного стержневого блискавковідводу переріз блискавкоприймача повинен бути не менше 100 мм2. За струмоприймач можна використовувати стальний дріт діаметром 6 мм.
Конструкція контуру заземлення та його розрахунок
Опір заземлення розтіканню струму при стержньовому блискавковідводі повинен бути не більше 10 Ом.
Конструкція контуру заземлення може бути різною. Але частіше всього вона виконується із трубчастих або виготовлених з кутиків стержнів, які вбиваються в ґрунт до незамерзаючого шару.
Верхні кінці стержнів з’єднуються між собою металічною штабою за допомогою круглого залізного прута або електрозварюванням. До контуру також електрозварюванням приєднують товстий залізний провід (перетином не менше 50 мм2), який з’єднується зі струмопроводом.
