Радіус захисту r _x при висоті споруди h _x, що захищаеться, для цього випадку визначається такими виразами:

При захисті довгих споруд встановлюють два стержньових блискавковідводи. Зона захисту рівних за висотою ( h не більш 60 м) блискавковідводів із відстанню між ними а зображена на рис. 2.

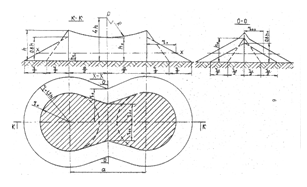

Рис. 2. Схема захисту будівлі від блискавки двома стержньовими блискавковідводами

Торцева частина зони захисту визначається як зона одиночних стержньових блискавковідводів. Верхня межа зони являє собою дугу кола, що проходить через вершини блискавковідводів з центром, який знаходиться на перпендикулярі, проведеному зі середини відстані на висоті 4h.

Окреслення зони захисту в перерізі вертикальною площиною посередині між блискавковідводами визначають за правилом побудови зони захисту одиночного стержньового блискавковідводу висотою h₀ (рис. 2), при цьому радіус основи r₀ = 1,5 h₀ .
