2.1.2 Визначення вузлових витрат води
Таблиця 2.2. Розрахунок вузлових витрат води
|
№ вузла |
№№ ділянок, що складають вузол |
|
Вузлові витрати Qвузл, л/с |
|
1 |
2 |
3 |
4 |
|
1 |
1-2, 1-7 |
- |
5 |
|
2 |
1-2, 2-3 |
- |
5 |
|
3 |
2-3, 3-6, 3-4 |
- |
11 |
|
4 |
3-4, 4-5 |
- |
8 |
|
5 |
4-5, 5-6 |
17,7 |
25,6 |
|
6 |
3-6, 5-6, 6-7 |
- |
11 |
|
7 |
1-7, 6-7 |
- |
6 |
|
Всього |
|
|
71,6 |
, л/с

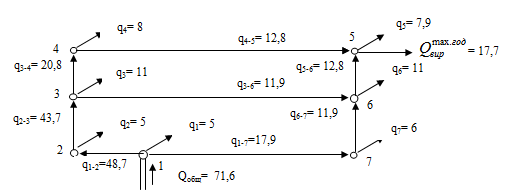

Рисунок 2.1 Розрахункові витрати на ділянках водопровідної мережі до пожежі.
2.1.3 Визначення витрат по ділянкам мережі
Витрати води по ділянках визначалися починаючі з диктуючої точки - вузла 5:
Перевірка на виконання першого закону Кірхгофа:
